項目介紹

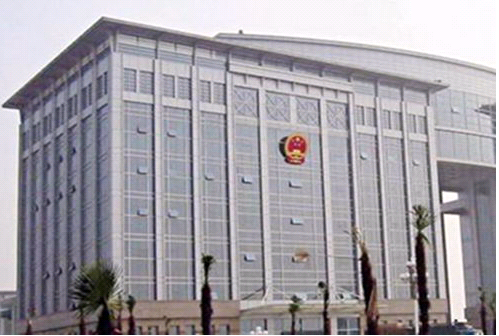

  司法廳共計5層樓，樓長大約80米，樓寬20米，大樓前后各有一個操場，每個操場面積300平方米左右全民健身廣播將系統需求，背景音樂廣播系統設計需要覆蓋大樓的主要區域。

項目需求

大樓需要實施背景音樂與公共廣播系統，平時播放背景音樂，為整個大樓店所有地方營造和諧、舒適環境，減少噪音煩擾，各個區域可以實現分區自動廣播。另外可實現廣播尋呼功能，通過公共廣播實現對公告公布、尋物找人、通知廣播等，智能廣播系統提供優美、舒緩的音樂會帶給人們精神上的快感，可以起到放松緊張的心情和消除疲乏的作用，特殊情況下要求工作時間能夠在前后操場做廣播操，可以喊話，配置2個無線話筒，1臺控制電腦；

操場需要一對擴聲喇叭；每層樓的走廊內需要配置吸頂式的喇叭，根據樓的長度，要求吸頂?shù)睦饶軌驅崿F(xiàn)每層樓都能全覆蓋接收還可作緊急廣播使用。



需求分析

    根據大樓的特點，我們可以把整個大樓按功能分區最多可分為10個廣播分區；

2、根據大樓音樂播放要求，本系統選用性價比最高的智能廣播系統—CT-3000A數碼編程分區控制器為核心的廣播系統，完全滿足現代大樓廣播功能的要求。

3、主控中心設計：數碼分區定時管理器PA-200M、6 分區消防語音功率放大器EVAC-500、語音撤離遠程呼叫站 EVAC-500RM ，CD播放器PA-100DM、數字調諧器DAU-200、無線話筒WM-U200、電源時序器PA-100ST、6通道型攻放DA-500MT，帶MP3,USBSD卡等組成。

4、分區功放設計：因?yàn)闃怯罡鱾€(gè)區要求不同時刻能夠收聽不同的節目，系統配置多種不同的節目源，這里主要是進行背景音樂播放和廣播講話功能，另外通過廣播系統自動播出，考慮到線路功率損耗，功放功率應大于等于音箱總功率的1.3～1.5倍。

5、布線設計說明：定壓分區廣播部分布線說明：

布線方式：每個區至前端喇叭采用并聯方式連接。

布線種類：電源線一條：RVV2*1.5mm2護套線。

揚聲器分布：根據有關的電聲學理論，揚聲器覆蓋區的聲壓級SPL同揚聲器的靈敏度級LM、饋給揚聲器的電功率P、聽音點與揚聲器的距離r等有如下關系：SPL=LM+10 1g P -20 1g r  dB ,另外根據揚聲器特性及配合大樓的布局，我們選用6-10W天花喇叭共50只，室外采用2-3只大功率室外音，司法大樓喇叭點位表具體布如下：





樓層	安裝區域	天花喇叭	室外音柱	揚聲器功率	功放設備	備注
		CSK-56W	WSK-610T	（W）
1	走道	8		40	EVAC-500
2	走道	8		40
3	走道	8		40
4	走道	8		40
5	走道	8		40
7	室外前后操場1		3	120
	室外后操場2		3	120
	合計	40	6	440

分區是為了便于管理。凡是需要分別對待的部分，都應分割成不同的區。滿足日常廣播的管理。分區依據：每一個區內，采用功率分區用于分區功率較小，分區多，但廣播揚聲器的分區功率受限制，采用信號分區形式，廣播揚聲器的分區功率可大可小，不受限制。分區靈活，擴展性好。



方案示意圖







方案清單

序號	設備名稱	型號	品牌	數量	單位	備注
1	數碼分區定時管理器	CMX	PA-200MC	1	臺	定時分區節目播放
2	6 分區消防語音功率放大器	CMX	EVAC-500	1	臺	用于分區廣播及報警
3	語音撤離遠程呼叫站	CMX	EVAC-500RM	1	臺	可選
4	無線話筒	CMX	WM-U200	2	臺	必配
5	CD播放器	CMX	PA-100DM	1	臺	可選
6	數字調諧器	CMX	DAU-200	1	臺	可選
7	6通道攻放，帶MP3,USBSD卡	CMX	DA-500MT	1	臺	備用功放可選
8	電源時序器	CMX	PA-100ST	1	臺	可選
9	天花喇叭	CMX	CSK-66E	50	只	5層，每層10只
10	同軸5寸天花喇叭	CMX	CSK-520T	50	只	可選高檔型
11	戶外鋁合金音柱	CMX	CLSK-40M	6	只	可選
12	大功率音柱	CMX	CLSK-90T	6	個	可選大功率
13	廣播機柜	CMX	RK-16U	1	臺	自選
14	PVC管			1800	米
15	金屬軟管			120	米
16	音頻線			1800	米



系統核心技術

手持話筒，在緊急情況下可現場疏導；

內置EVAC語音信息及Chimes管理，實時監控；

內置240W/350W/500W數字功率放大器，同時可外接1臺同功率的備用功放，自動倒備；；

6分區，每個分區都可以輸出500W；

可外接6路線路輸入，用于背景音樂播放；

支持事件聯動及分區輸出；

其中包括電源模塊、手持話筒、語音信息、功率放器模塊、喇叭回 路模塊等等（請參考EVAC-500SFT中相關描述）；

可以同時連接多達32個距離至少600米的EVAC-500RM；

支持業務麥克風、主機與擴展主機線路冗余布線：



系統功能

本著系統既要先進、實用、成熟、可靠，又要做到系統開放性、可擴展性好，兼顧投資合理、效益最佳的目的。智能化管理系統對現場設備進行集中監視、控制和管理，使這些設備得以安全、可靠、高效地運行，最大限度地發揮智能管理的作用，創造安全、健康、舒適宜人和能提高工作效率的優良環境，節約能源，并減少維護人員。根據本項目的環境需要,并接合功能需求建立本項目智能化管理系統，其具有以下功能：

系統是背景音樂廣播。以背景音樂為主，兼業務廣播尋呼等，可以用來找人或者引導性消費廣播。平時播放背景音樂，給游人舒適、安逸的感覺，使人沉侵在輕松愉快的環境中。并且可以根據不同的景區同時播放不同的音樂，以和當時場景相協調。提供1套音源設備，自動定時播放音樂節目，可進行分區廣播，也可以全部廣播。系統本身自帶MP3功能。能定時定曲定區播放MP3音源，實現無人職守。另外，通過外控其它音源的電源定時上電。通過編程可以定時打開十分區器的相應通道，進行音樂播放，用遠程分區尋呼話筒可接在離機房1公以內的地分區廣播尋呼（用一條網線與十分區尋呼器相連）。數碼編程分區控制器存儲MP3格式音樂曲目，根據文件的大小最多可編程99首曲目，每天最多可達200步，精確到秒的按星期選擇4個主程序，及調用1個備用程序執行當天或第二天運行，實現五種播方式(播放、播放單曲、循環播放、循環單曲、停止)，并可編程4路主機+2路輔助電源)。自帶音樂播放監聽開關，實現自動分區廣播。

１、分區廣播功能

該廣播系統最多可對10個區進行廣播，在該方案中將按組團把大樓劃分為區域來進行分區廣播。

２、背景音樂系統

廣播系統可選擇三種音源：卡式放音座、數字調頻調諧器、ＣＤ唱機，它們可對大樓的公共區播放豐富的節目音源。

３、消防緊急廣播

作為大樓的一個必須的功能項目，系統可提供完全符合消防緊急廣播的功能，當大樓某一區發生火災報警時，可自動觸發語音系統進行語音提示，并可人工廣播來進行事故處理。

總之，本智能化管理系統是一個使本項目高度自動化、高效率的幽雅舒適、便利快捷、高度安全的生活環境空間。

本系統中有的特別功能：

   集智能報警消防廣播功能與一體，滿足所有廣播應用需求，是公共廣播和語音報警系統結合，其中集成了符合 EN60849、BS5839/8 和 EN54-16 等疏散標準，通常用于必須滿足疏散標準大中小型的消防廣播系統，專注應用于樓宇大廈，高鐵，軌道交通，車站碼頭飛機場、娛樂休閑場館、展覽館，、商場、工廠、酒店、花園小區等等公共領域等

主機內置編程控制MP3播放器,外置1G SD卡存儲器，容量可任意擴充，更換節目源簡單方便。

主機帶十個分區；結合十分區矩陣，可擴展控制多達130個分區。

實現定時、定節目（內置MP3）、定分區的自動播放。

可定時控控六路內置電源的開啟與關閉，并觸發２路備用電源的開啟,受控電源設有手動按鍵，方便實用。

全智能型外控電源時序器管理周邊設備電源，對延長系統設備壽命，有重要意義。

多套備用程序待運行;全新智能化編程模式,4個主程序,1個特殊備用程序,一鍵即可調用當天與明天備用程序運行，滿足不同需求。

一旦報警，可自動觸發整個系統啟動并接入報警廣播功能。

內置業界高精確實時時鐘芯片，杜絕時間誤差，壽命長，免維護。

多種可語音報警模式

系統可實現鄰層、指定分區（包括全區）報警等多種模式選擇，設置方便快捷，適用于不同環境報警需求；

多種操作模式，支持脫機工作

系統主機采用可視化嵌入式人機界面操控，同時支持多套PC軟件界面操控，系統主機配置后可脫離PC軟件獨立運作；

節目本地接入

系統主機、分區功放和備機都具有節目本地輸入接口，可輸入音樂和麥克風音源信號；

一鍵尋呼，一鍵復位

系統主機具有面板緊急呼叫話筒和一鍵式復位功能，更有效提高在緊急情況下的反應速度，確保萬無一失；

功放備份

分區功放和導備機都具有功放備份功能，確保主用功放出現故障時，備份功放自動接替，確保系統能正常工作；

主機備份

系統管理主機具有熱備份功能，通過增加備份主機，確保主用主機出現故障時，備份主機能自動接替，確保系統能正常工作；

實時狀態顯示

系統設備具有供電電源、工作狀態、故障指示等多種實在狀態指示燈，用戶能直觀、快速觀察設備運行狀態；

實時狀態輸出

   系統主機具有故障和工作狀態輸出接口，主機級聯第三方設備，可實時提交系統的運行狀態；

系統自動故障診斷、數據備份、線路多達3000條設備模塊狀態記錄,安全、穩定可靠。

系統兼容標準布線。

系統內置應急語音信息，提示音信息，用戶可根據現場環境，語種以及喜愛自由更換；。

系統分區，支持手動、選區、分組操作。

系統支持可視化人機界面操作、控制，同時支持多windows人機界面同時操作、控制，配置后可脫機工作。
