***市醫院，建于1933年，是國家三級甲等綜合醫院、隨著現代科技的發展及數字化技術的廣泛應用為不更新信息化建設，特別是近幾年來，可視化信息技術在信息資源的主要交流場所中得到了廣泛的應用。綜合項目的概況和設計需求，在系統設計中我公司著重考慮系統的科學性、設備的先進性、功能的實用性、使用的可靠性，使擴聲系統達到國家一二級標準。設備的選用、系統的設計思路超前，各擴聲系統設計指標滿足且超過現有的國家有關標準。同時，作為重要的活動場所，各系統的安全可靠性無疑是最重要的。若拋棄可靠性，一味追求設備高檔性，則可能得不償失。因此，在考慮整個系統的設計時，我們參考了國際標準的會議室的設計，用以作為本會議室系統的設計基石。

多媒體教學報告廳共1間，面積是約150平方米，主要能夠?qū)崿F(xiàn)日常培訓、日常會議、學術交流等功能。整個會議室設計包括有會場的功能需求一覽表：

項目要求

會議室建設項目建設，按照“需求牽引、瞄準前沿、確?？尚?、利于發展”的思路，建設一套集日常會議、視訊會議 一體的會議室，確保會議室設計理念先進、系統穩定、功能完善、指揮高效。

   系統要做到可方便快捷的管理所有視頻、音頻系統；

   提高投影顯示效果，使用高清投影機，具有對比度高、圖像清晰度好、畫面均勻、色彩銳利、壽命長，畫面質量穩等；

   保證音頻擴音系統易操作、功能靈活，滿足會議的不同功能要求；

   設計簡要控制系統，使整套系統能夠方便快捷的管理；

   滿足召開視頻會議、日常會議、多功能會議等要求；

   滿足高清信號傳輸、視頻終端信號接入及信號顯示的需要。

   滿足會議室討論等的需要。

需求分析

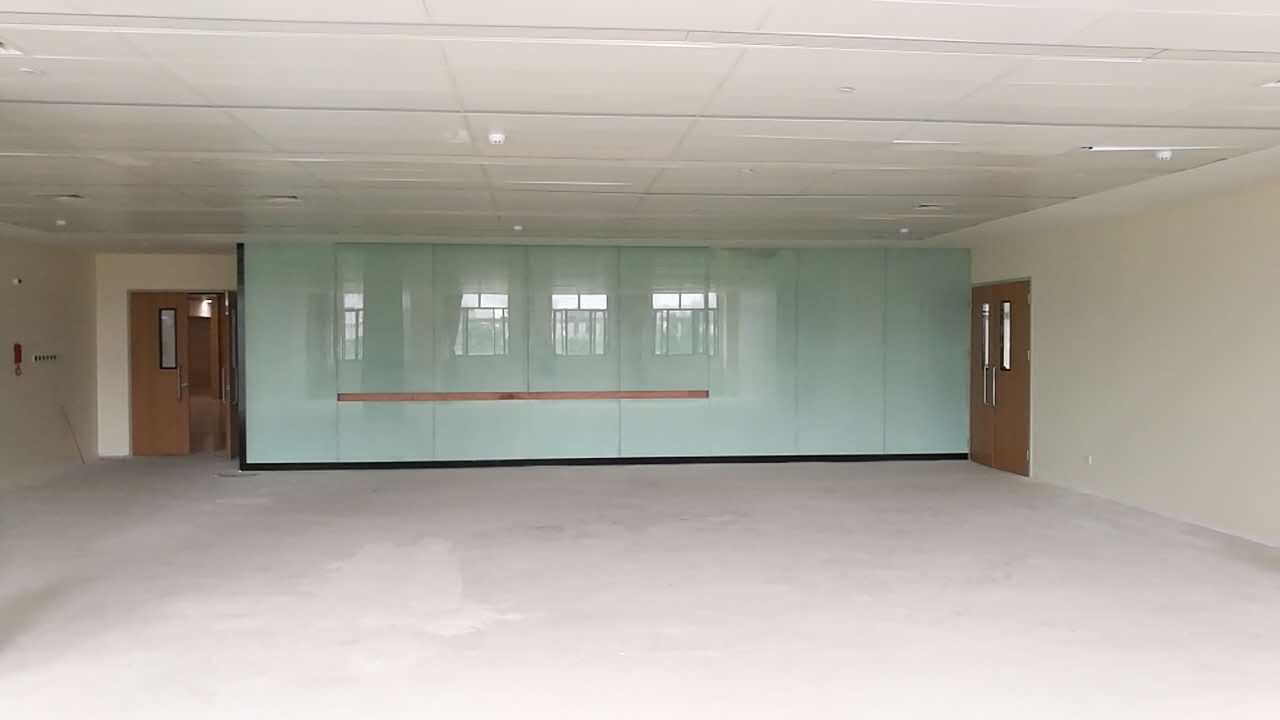

  根據現場已裝修好的空間標準的大多媒教室大小，長約15米，寬約10米，高度2.8天天花頂，二面是輕質石膏板隔離墻體，一面水泥支撐帶窗口實體墻，1面玻璃墻隔后面休息室，地面水泥白底，墻面白色光滑，空曠時反射聲（回聲）較嚴重，聲場不具備吸聲或散聲的優良建筑建聲聲場條件?，F(xiàn)場用戶已不能改變原有的裝修，要求自行設計安裝合理的音箱安裝位置，由于沒有支撐硬實體墻面，第一方案是用地面三支角架支撐音箱擴聲， 但要放培訓桌，沒有空間位，地上布明線不美觀，否決此方案，第二是掛墻輕便的長條聲柱或多媒體同軸線型音箱，安裝位置太低，用戶怕破壞了原有的裝修位置，預算成本高，最后采用吊裝音箱分布式覆蓋式。

視頻顯示系統

 標準的、現代化的會議室，一套完整的視頻顯示系統是非常有必要的，現代化的會議室，視頻顯示系統設計的好壞非常重要，設計一套完整的，高標準的視頻顯示系統，解決了會議室視頻資料顯示、圖片顯示等會議顯示的需求，提高整個會議的效率；會議室的視頻顯示系統一般由投影幕、一體化電腦、桌面液晶顯示屏等組成；

 顯示系統設計

 議室：顯示系統在會議室的前側設計了1套正投投影幕，用于會場人員視頻觀看。

系統功能

   能將通常的視頻源信號（DVD、VCD、VHS磁帶、現場攝像、電腦網絡信息、電子白板、實物展示等）進行大屏顯示；

   能現場采集圖像并同時混合同步音頻信號；

   能將不同的圖像信息分別送入不同的屏幕系統，滿足不同情況下的視頻顯示功能要求；

   預留視頻信號輸入、輸出接口；

   預留AV、VGA接口；

   能夠分別將不同形式的視頻信息如DVD、攝像機、筆記本等視頻信息，分別顯示到高清投影機；

音響擴聲系統

音響擴聲系統會議室的面積和使用功能，參考國家擴聲廳級標準一級進行設計，音響擴聲系統主要由揚聲器、功率放大器、音頻處理設備、調音臺、話筒、音源等設備組成。整個系統選用同類產品中音色優美的高檔次音響器材為主組成音響系統，選用同類產品中技術最成熟、性能先進、使用可靠的產品型號，通過計算會議室的音響場地系數進行設計，保證會議室每個角落的聲場聽覺均勻，沒有出現失真、偏音、混音、回響等不良音響效果；會議室的擴聲系統主要由三大部分組成：聲源、音頻處理設備、功放及揚聲器系統。

設計標準

根據國家廳堂擴聲系統設計的聲學特性指標標準，在空場穩態準峰值狀態下的最大聲壓級a.語言擴聲系統一級標準要≥90dB，b.語言和音樂擴聲系統一級標準要達≥95dB； c.聲場不均勻度要做到1.0kHz和4.0kHz時測量≤8dB；d.傳聲增益在0.125~4.0 kHz的平均值要≥-8dB；以上為國家標準我們的音頻擴聲系統一定要達到和超過國家規定的標準，以體現系統的優異性能。會議室擴聲系統的音響效果應能符合以上GYJ125廳堂擴聲系統設計的聲學特性指標中的語言擴聲一級標準演講時應能達到語言清晰、無失真、聲壓余量充分、聲場分布均勻、無聲反饋嘯叫，聲像定位正確。建筑聲學上的缺陷，我們要能通過電聲的方式予以補償，因此擴聲設備的質量必需是高質量的。

根據廳堂擴聲系統設計的聲學特性指標，在空場穩態準峰值狀態下的最大聲壓級a.室內語言擴聲系統一級標準要達90dB，b.室內語言和音樂擴聲系統一級標準要達95dB；我們的系統按照a標準來進行設計。

擴聲系統的主要目的是清楚地傳送會議時的語言信息，兼顧多媒體播放的高質量音樂擴聲。開會時，要求將清晰可懂的語音內容傳輸給聽者。在這場合聲音的清晰可懂遠比音質更重要，因此在系統設計方面我們將解決語言清晰度和可懂度作為語言擴聲的首要原則。整個系統追求頻域?qū)?、頻響特性平直、失真小。

會議室的容積、混響時間決定于建筑結構以及所采用的裝潢材料。適當減少原建筑的混響時間，提高信噪比，減少聲反射現象，校正長時間、長延遲和高聲壓級的特定反射聲。根據會議室的容積，我們估計總的混響時間最好控制在0.7～0.8s范圍內。而其他工作需由擴聲系統來完成。

聲場組建

因為大多數現代擴聲設備已能覆蓋對語言可懂度起關鍵作用的頻域。我們選用揚聲器時，首先要考慮揚聲器的頻響范圍。一般而言，人聲基音音域為130Hz-350Hz，諧波范圍為130Hz-4KHz，其中315 Hz-3KHz頻段為人耳比較敏感區域。我們所選擇揚聲器系統的頻響范圍應涵蓋上述頻段。

針對會議室場所實際使用功能，即要有自己的特色，又要符合科學規律和先進的系統設計思想，按照音響為主、建聲為輔的原則，電聲系統設計要與建筑聲學設計緊密配合，使電聲與建聲完美結合，保證聲音良好還原和再現，滿足實際使用需要。會議室的音響系統設計思想、手段和方法要具有先進性和實用性；設備要采用技術含量高、能夠體現當前最新科技水平的產品。

音箱設計：

揚聲器的選型應按以下原則選用：高靈敏度及寬闊平滑的頻率響應、高輸出聲壓及低失真度、有效的控制聲音指向性及覆蓋面。要求整體擴聲揚聲器高頻清晰，中頻具有極高控制力和穿透力，聲音飽滿，低音扎實。系統聲音具有高保真度、清晰、聲音較硬度適中。并根據會室擴聲特性一級指標要求，從系統設計入手，結合計算機軟件分析，最后設計出系統配置，以減小聲能的擴散反射、聲干擾、聲聚焦等聲學現象對語言擴聲清晰度造成的不良影響。要求所選的揚聲器，既要保證有足夠的功率余量，也保證大聲壓的情況下極低的失真，會議室擴聲系統設計通過科學計算會場聲場面積，配合相關專業軟件進行測試，整個擴聲系統采用主次搭配，從前區到后場，從頂部到底部，每個區域都要求能要優質的音響效果，對于一般語音會議室達到滿足用戶聲場92dB聲壓級二級標準擴聲滿足要求，達到聲均勻度，保證語音清晰明亮，兩邊集中間，減少了聲干涉，最后采用分片覆蓋分了吊裝前后邊角位4只8寸60-90度150W二分頻音箱，；

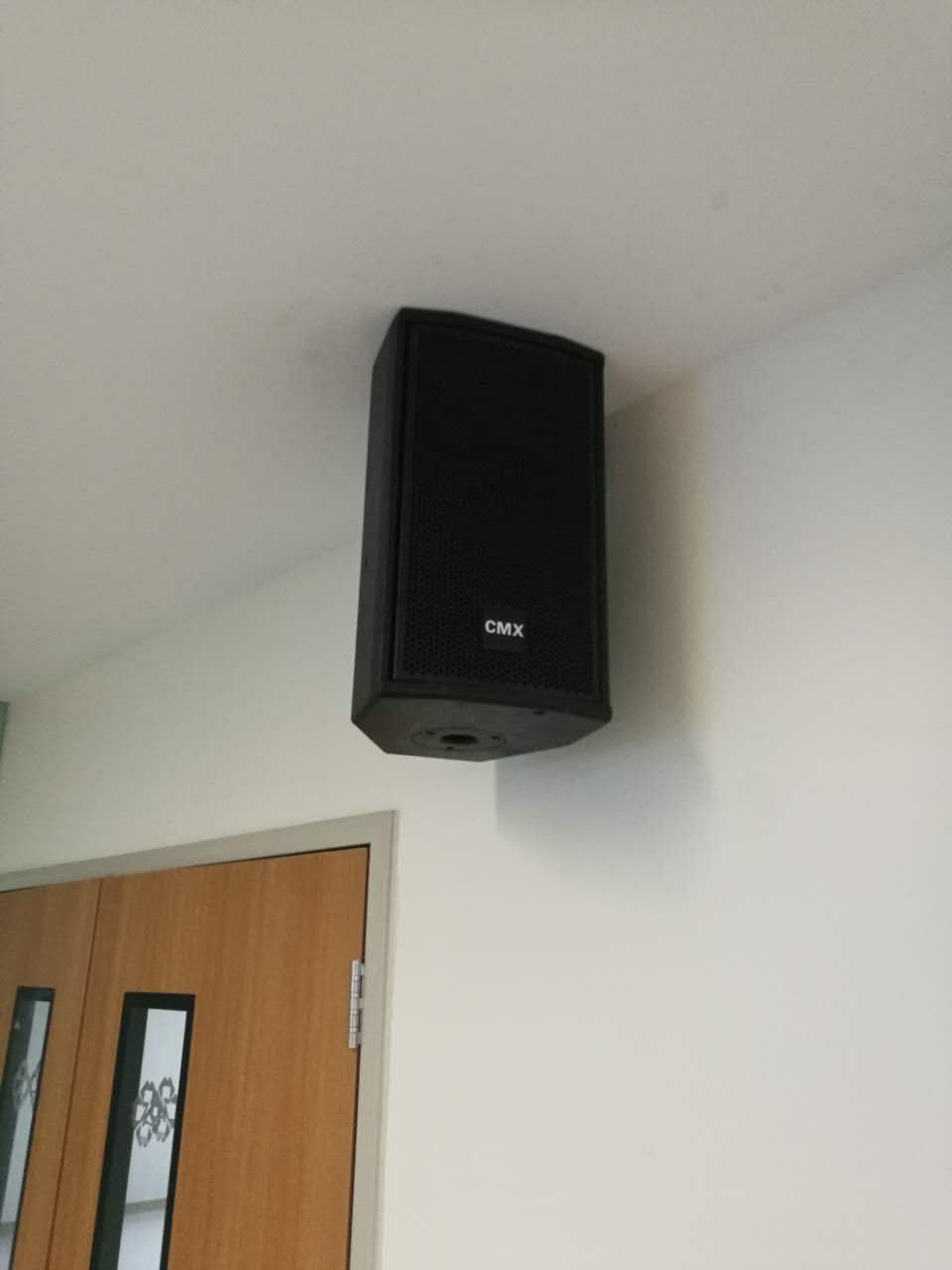

主音箱由2只二分頻音箱組成，每只功率150W，輔助音箱由2只二分頻音箱組成，每個功率150W；音箱分散式安裝，主音箱安裝在主席臺兩側邊吊頂，輔助音箱安裝在后側別側，保證聲場均勻，聲音清晰。

功放設計：

功放系統應具有全面的保護措施，包括短路保護、開路保護、接、入不匹配負載保護、過熱保護、輸入過載保護、直流保護、高頻過載保護，使功放更穩定工作。提供良好的、穩定的功率輸出供給揚聲器系統。功放電路設計需合理，線路失真盡可能低，頻帶展寬，頻響曲線平直，噪音低等。

會議室的功放都采用專業級功放，具有短路保護、過載保護、過溫保護等功能，通過科學技術音箱常態功率和峰值功率，采用1.5-2.0冗余功率量配置，滿足在不同音箱下和超長時間工作；

主音箱由2個二分頻音箱組成，每個功率150W，由1臺2*240W功放推動；輔助音箱由2個全頻音箱組成，每個功率150W，由1臺2*240W功放推動。

周邊設備

音響擴聲系統除了功放和音箱以后，用于處理音頻效果的設備都稱為周邊設備，傳統的周邊設備有模擬調音臺、均衡器、話筒前級處理器、數字音頻處理器 等，隨著近幾年的技術發展，音響擴聲系統也向數字化、集成化方向發展，近幾年開發了許多數字化的周邊設備，我們公司也在音響擴聲系統中大量應用數字電路集成技術，利用軟件控制，在擁有傳統周邊設備的基礎上，開發了話筒前級處理器、音頻處理器等數字音頻處理器，該處理器內置有效果器、均衡器、反嘯叫處理器、噪音門，壓限器等多種效果處理功能，把功能集成化，解決傳統擴聲系統中周邊設備種類多，操作煩瑣，阻抗不匹配等問題，降低了設備造價和過多設備引起噪音；處理器配置有軟件，很方便的進行話筒信號、音源信號效果處理，可以根據現場環境設置效果，達到最佳使用效果，對音頻的低頻、中低頻、中頻、中高頻、高頻、超高頻進行分段處理，到達低音低沉有力，高音宏亮不刺耳；

音響擴聲周邊設備配置了音頻處理器和帶編組調音臺，調音臺自帶話筒或線路輸入，1路錄音輸出，1路主輸出，1路監聽輸出，1路效果輸出和1路效果輸入；把話筒信號和DVD等音頻信號輸入調音臺，通過調音臺對音頻信號的放大、混合和初步的音頻處理，再通過1路主輸出給話筒前級，經過話筒前級音頻處理，對聲音音質的處理美化、延時處理；反饋抑制器主要對噪音的抑制、反饋信號的抑制。

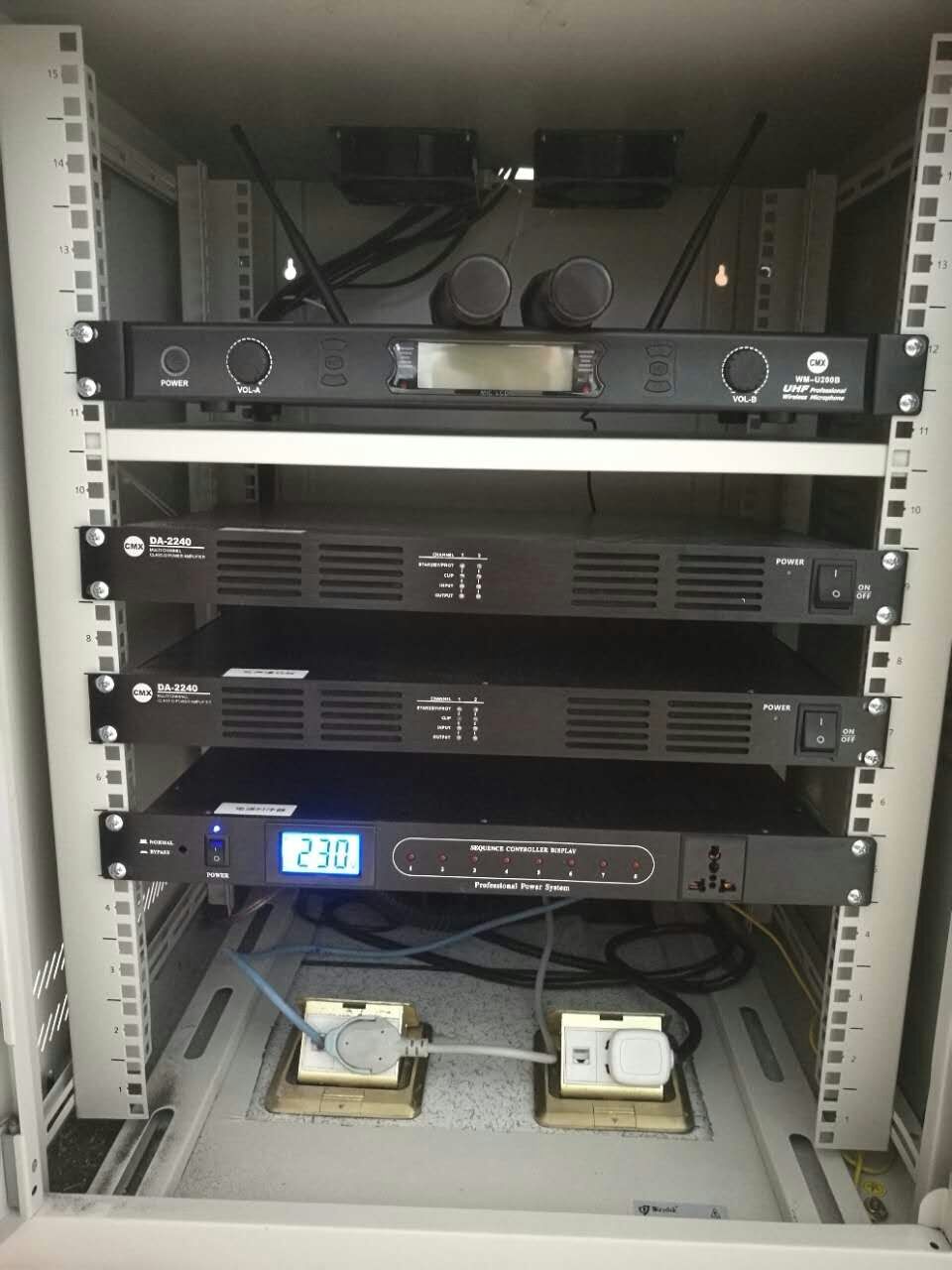

會議室周邊音頻處理設備有：1臺8路調音臺，1臺話筒前級處理器。2臺數字功放，這些音頻處理設備，是一流音質的強大保證。

音源設備

音源設備是會議室中必不可少的設備，音源設備主要包括數字會議發言單元、無線話筒、會議話筒、DVD影碟機、多媒體電腦等聲源設備，可播放CD唱片，DVD影音圖像。會議的音源設備一般有

  會議話筒：用于開會討論發言使用；

  DVD播放器：用于播放DVD影音圖像使用；

  無線話筒：用于移動式發言、節目發言、唱歌使用；

  桌面音頻接口：用于開會過程輸入筆記本電腦音頻使用；

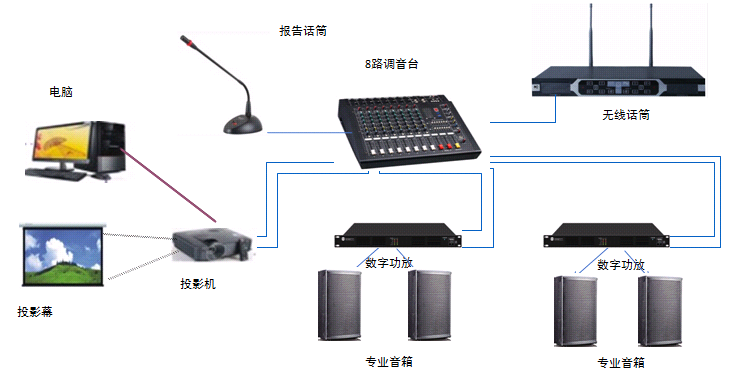

方案清單

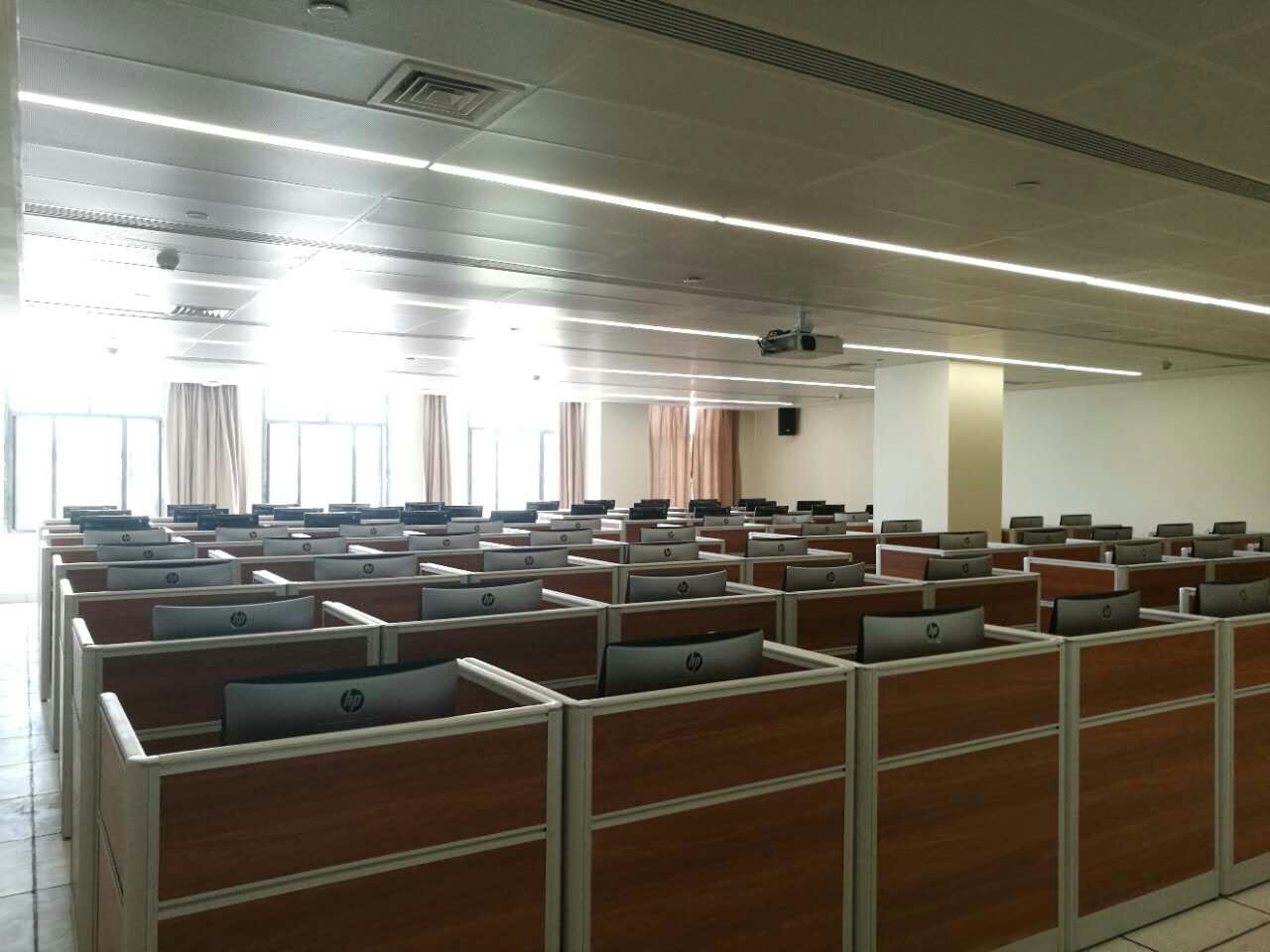

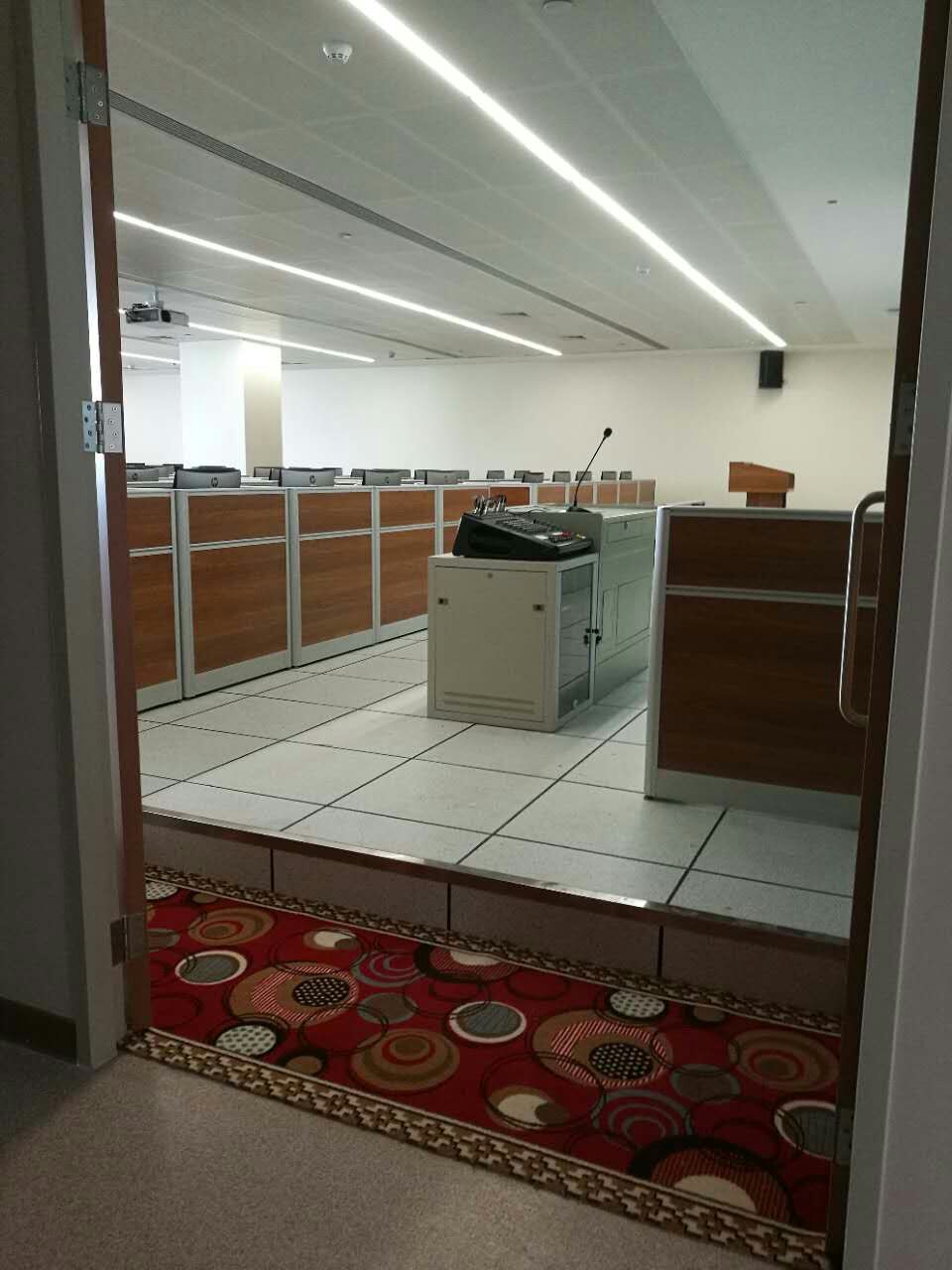

案例圖片
